三相短路接地線配置及國標標準

發布時間：2019-06-21 作者：金能電力 來源：金能電力 點擊:

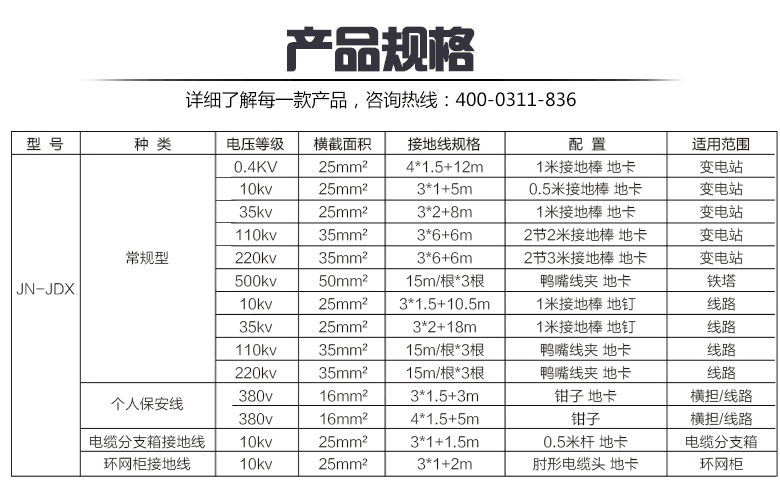

三相短路接地線常用配置參數說明

使用環境：戶內母排型

型號：JN-JDX-0.4KV

接地棒：0.5米*3根（平口螺旋式）

銅線：國標25mm 3根*1米+5米

接地端：接地夾

JN-JDX-10KV攜帶型短路接地線

使用環境：戶內母排型

型號：JN-JDX-35KV

接地棒：1米*3根（平口螺旋式）

銅線：國標35mm 3根*1.5米+5米

接地端：接地夾

使用環境：戶內母排型

型號：JN-JDX-110KV

接地棒：1.5米*3根（平口螺旋式）

銅線：國標25mm 3根*2米+5米

接地端：接地夾

使用環境：戶外線路型

型號：JN-JDX-1-10KV

接地棒1米*3根（雙簧掛鉤式）

銅線：國標25mm 3根*1.5米+10.5米

接地端：接地夾/接地針

使用環境：戶外線路型

型號：JN-JDX-220KV

接地棒：2節共3米*3根（雙簧掛鉤式）

銅線：國標50mm 3根*4米+15米

接地端：接地夾/接地針【可選】

接地線國家規定技術標準

（1）在各接線端子之間測量直流電阻，對于25mm、35mm、50mm、70mm、95mm、120mm的各種截面，平均每米的電阻值應分別小于0.79、0.56、0.40、0.28、0.21、0.16，周期不超過五年。

（2）操作棒的工頻耐壓試驗，10KV、35KV、63KV、110KV、220KV接地棒分別要通過在45KV、95KV、175KV、220KV、440KV打耐壓，保持一分鐘不擊穿。而330KV、500KV接地棒要分別在380KV、580KV上打耐壓，保持五分鐘不擊穿。

使用方法：首先核實接地棒的電壓等級與操作設備的電壓等級是否一致。如果一致則需要開始安裝，將接地軟銅線分相上的雙眼接線端子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的銅接線端子固定在接地夾或地針上，構成一套完整的接地線。安裝好后要掛接地線，掛接地線時先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

短路接地線接地引導線標稱截面有：16、mm2;,、25mm2;,、35mm2;,50mm2;,70mm2;,95mm2;可根據電壓等級及額定短路電流大小進行選擇

攜帶型短路接地棒（線），掛鉤螺旋壓緊式接地線應妥善保管。每次使用前，均應仔細檢查大平口螺旋壓緊式接地線，鴨嘴式撞擊線夾接地線是否完好，軟銅線無祼露，螺母不松脫，否則不得使用。高壓接地線導線護層不出現爆裂皺折，導線解體檢查，其損傷的導線股數不應該超過1%，則認為試驗通過。在實際進行使用的時候，我們要注意就此三相短路不接地或者是三相分別單獨接地也都會顯得非常的可靠，也正是因?yàn)槿绱?，高壓接地線說白了就是保護工作人員免遭傷害最有效的措施。
