接地棒生產廠家-三相短路接地線知識

發布時間：2018-09-19 作者：金能電力 來源：金能電力 點擊:

接地棒介紹

接地棒材質為玻璃纖維環氧樹脂桿俗稱玻璃鋼桿，接地棒頭為鑄鋁件，分為雙設式、平口式（平口螺旋式）、平口手握式、猴頭式；

接地線紫銅材質和黃銅材質的優劣對比

1、外觀紫銅：玫瑰紅色，所以又稱紅銅；黃銅：淡金黃色；

2、成分紫銅：純銅，黃銅：銅60%左右，鋅40%左右、相關特性；紫銅：導電率高，延展性和耐腐蝕性較好；黃銅：導電率低，強度和硬度較高；

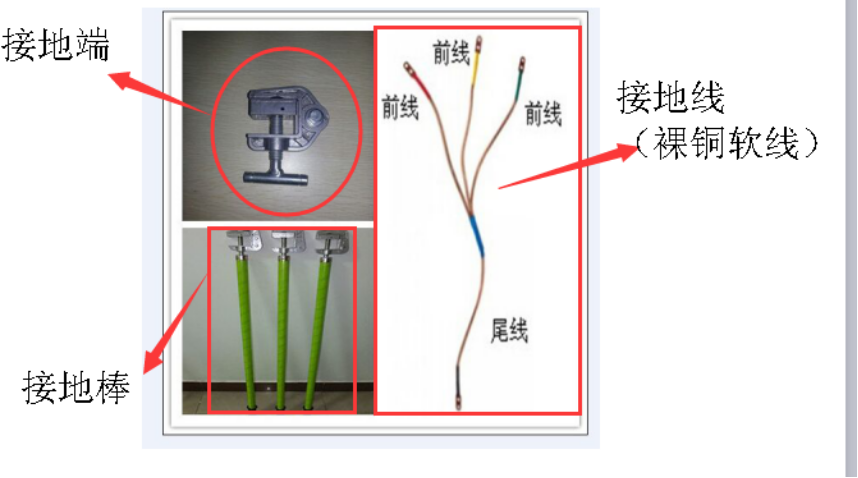

接地線整體結構展示

如上圖接地線分為接地端由鑄鋁件構成，接地棒由玻璃鋼環氧樹脂構成，和內部的三相短路裸銅軟線，三根前線和尾線構成

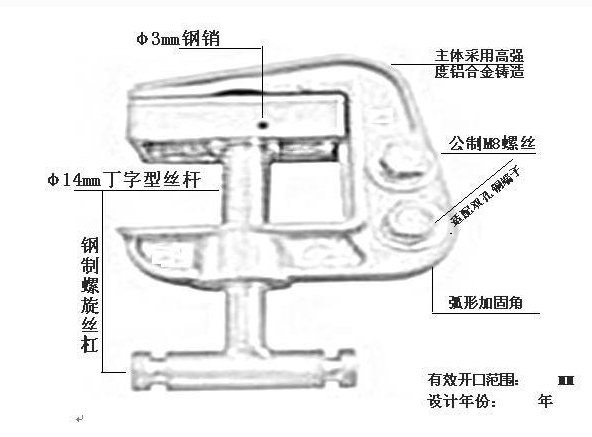

接地棒頭結構展示

接地棒棒頭，主體采用高輕度鋁合金鑄造，接口處有3mm鋼銷和14mm丁型絲桿，底部為鋼制螺旋絲桿。其他構造見上圖！

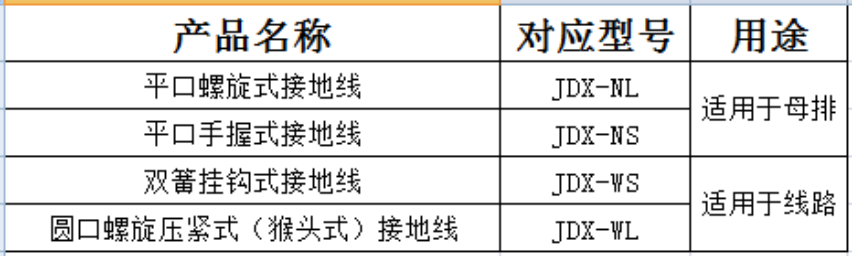

接地線（棒）規格展示

序號	使用環境	規格型號	棒長	線長	銅線規格	型式	備注
1	戶內母排	JDX-NL-6KV	0.5米	3*1+3. 5	25平方	合相	平口螺旋接地棒	接地線夾1個
2	戶內母排	JDX-NS-6KV	0.5米	3*1+3. 5	25平方	合相	平口手握接地棒	接地線夾1個
3	戶外線路	JDX-WS-6KV	1米	3+1.5+12	25平方	合相	雙簧掛鉤接地棒	80公分地釘1個
4	戶外線路	JDX-WS-6KV	1米	3*1.5+15	25平方	合相	雙簧掛鉤接地棒	80公分地釘1個
5	變電線路	JDX-WS-6KV	1米	3*1.5+10	25平方	合相	雙簧掛鉤接地棒	80公分地釘1個
6	戶內母排	JDX-NL-10KV	0.5米	3+1+5	25平方	合相	平口螺旋接地棒	接地線夾1個
7	戶內母排	JDX-NS-10KV	0.5米	3+1+5	25平方	合相	平口手握接地棒	接地線夾1個
8	戶外線路	JDX-WS-10KV	1米	3*1.5+12	25平方	合相	雙簧掛鉤接地棒	80公分地釘1個
9	戶外線路	JDX-WS-10KV	1米	3+1.5+16	25平方	合相	雙黃掛鉤接地棒	80公分地釘1個
10	變電線路	JDX-WS-10KV	1米	3+1.5+12	25平方	合相	雙簧掛鉤接地棒	80公分地釘1個
11	戶內母排	JDX-NL-35KV	1米	3*1. 5+5	25平方	合相	平口螺旋接地棒	接地線夾1個
12	戶內母排	JDX-NS-35KV	1米	3*1.5+5	25平方	合相	平口手握接地棒	接地線夾1個
13	戶外線路	JDX-WS-35KV	1.5米	3*2+13	25平方	合相	雙簧掛鉤接地棒	80^分地釘1個
14	戶外線路	JDX-WS-35KV	1.5米	3*2+15	25平方	合相	雙簧掛鉤接地棒	80*^汾地釘1個
15	戶內母排	JDX-NL-110KV	1.5米	3+2+5	25平方	合相	平口螺旋接地棒	接地線夾1個
16	戶內母排	JDX-NL-110KV	2米	3*3+5	25平方	合相	平口螺旋接地棒	接地線夾1個
17	戶外線路	JDX-WS-110KV	2米	3*3+18	25平方	合相	雙簧掛鉤接地棒	80公分地釘1個
18	戶外線路	JDX-WS-110KV	3米	3*4+20	25平方	合相	雙簧掛鉤接地棒	80公分地釘1個
19	戶外線路	JDX-WS-220KV	4米	3*5+20	35平方	合相	雙簧掛鉤接地棒	80公分地釘1個
20	戶外線路	JDX-WS-500KV	6米	20米/根	50平方	單相	雙簧掛鉤接地棒	80公分地釘1個
可根據用戶要求定做不同規格配置的接地棒、接地線產品
