絕緣操作桿技術規范說明

發布時間：2018-08-09 作者：金能電力 來源：金能電力 點擊:

一、絕緣操作桿材料要求：

絕緣操作桿的桿材應由合成材料制成，合成材料可用無機或人造纖維加強，其外觀顏色可由用戶確定。其密度不應小于1.75g/cm3，吸水率不大于0.15%，50Hz介質損耗角正切不大于0.01。

二、絕緣操作桿結構及規格要求：

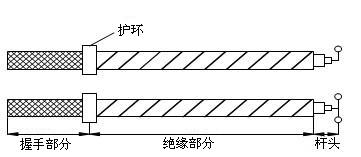

1、絕緣操作桿由桿頭、絕緣部分和握手部分構成，結構圖見圖1。

圖1 絕緣操作桿結構圖

2、桿頭可以由金屬或絕緣材料制成，用來直接接觸帶電設備。根據工作需要，桿頭可做成不同的樣式，裝在桿的頂端。桿頭的長度在滿足工作需要的情況下，應盡量做得短些，滿足表1 中所列的數值，一般不超過10cm，以避免由于過長而在操作過程中造成相間短路或接地短路。

3、絕緣操作桿列的數值。

表1 絕緣操作桿長度的要求

電壓等級（kV）	最短有效絕緣長度	桿頭長度	握手部分長度
10	≥0.70	≤0.10	≥0.60
35	≥0.90	≤0.10	≥0.60
110	≥1.30	≤0.10	≥0.70
220	≥2.10	≤0.10	≥0.90
500(DC)	≥3.50	≤0.10	≥1.00
500	≥4.00	≤0.10	≥1.00
800(DC)	≥6.90	≤0.10	≥1.00

4、握手部分為操作人員握持的部分，其材質與絕緣部分相同，與絕緣部分以護環、顏色或其它明顯標志相隔開。根據電壓等級的不同，握手部分長度不應小于表1中所列的數值。

5 、絕緣操作桿應有醒目且牢固的型號標識。

6、桿頭可采用固定式或拆卸式接頭，固定式的接頭應為高強度材料制成，端部和邊緣應加工成圓弧形，無論固定式還是拆卸式連接都應緊密牢固。

7 、絕緣操作桿的總長度由最短有效絕緣長度、金屬接頭長度和握手部分長度的總和決定，其各部分長度應符合表1的規定。

三、絕緣操作桿電氣性能要求

1、受潮前、后的電氣特性

制造絕緣操作桿的桿材應進行300mm長試品的1min工頻耐壓試驗，包括受潮前和受潮后的試驗。試品在100kV工頻電壓下的泄漏電流應符合表2的規定。

表2 試品工頻耐壓試驗及泄漏電流允許值

標稱外徑		試品電極間距離	1min工頻耐壓試驗 （kV）	泄漏電流（µA）
				受潮前	受潮后
				不大于≯
管材	30及以下	300	100	10	30
	32～70			15	40
注：試驗中記錄最大電流、以及電流與電壓之間的相差角Ф、Φ＞50°(管）或40°(棒)。
